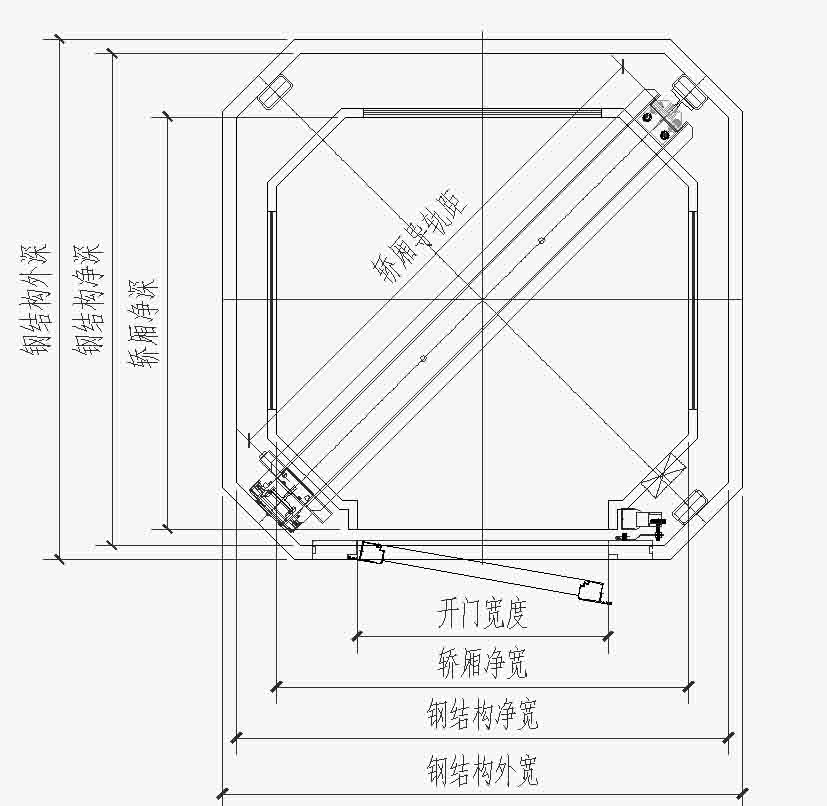

QL系列是针对菱形楼梯的安装空间而设计的全玻璃家用电梯井道，满足高端别墅的个性化需求

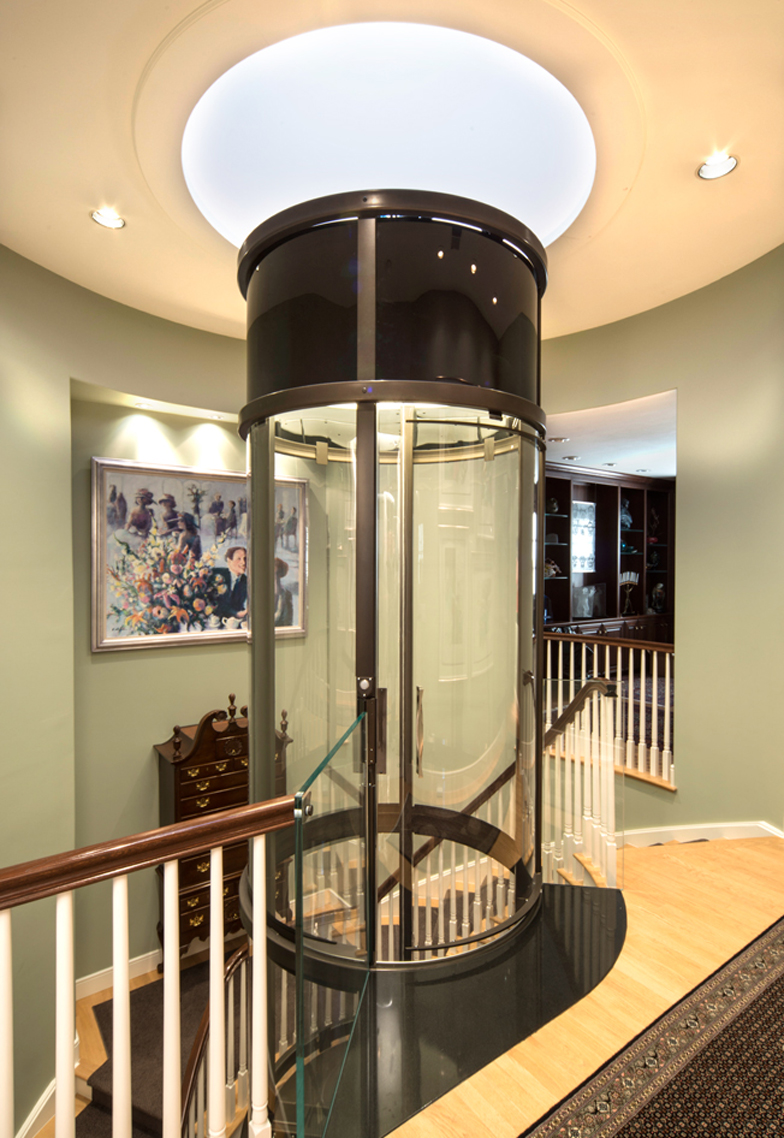

QZ系列是针对正圆形观光式家用电梯，满足高端客户的个性化需求

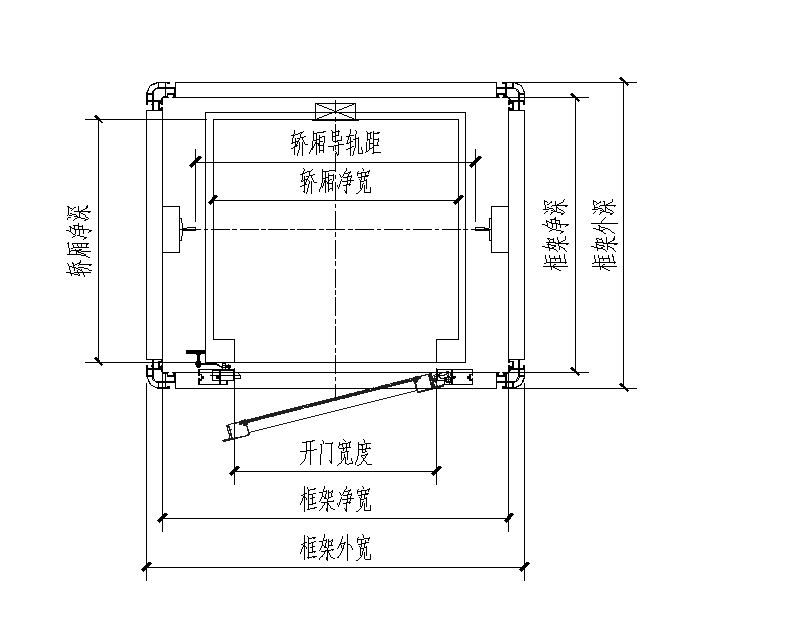

     QF尺寸规格参考表

 额定载重

外径尺寸

预留尺寸

 轿厢尺寸

开门方式

开门尺寸顶层高度

基坑深度

320KG

1300 X 1150

1340 X 1190

900 X 1900

手动外开

700

≥3000160-350

1350 X1250

1340 X1290

 950 X 1000

750
1400 X13501440 X1290

1000 X 1000

800
400KG1600 X16001640 X1640

1200 X 1200

自动中分700
1500 X15001590 X15401100 X 1100650
1400 X14001540 X1440

1050 X 1000

600

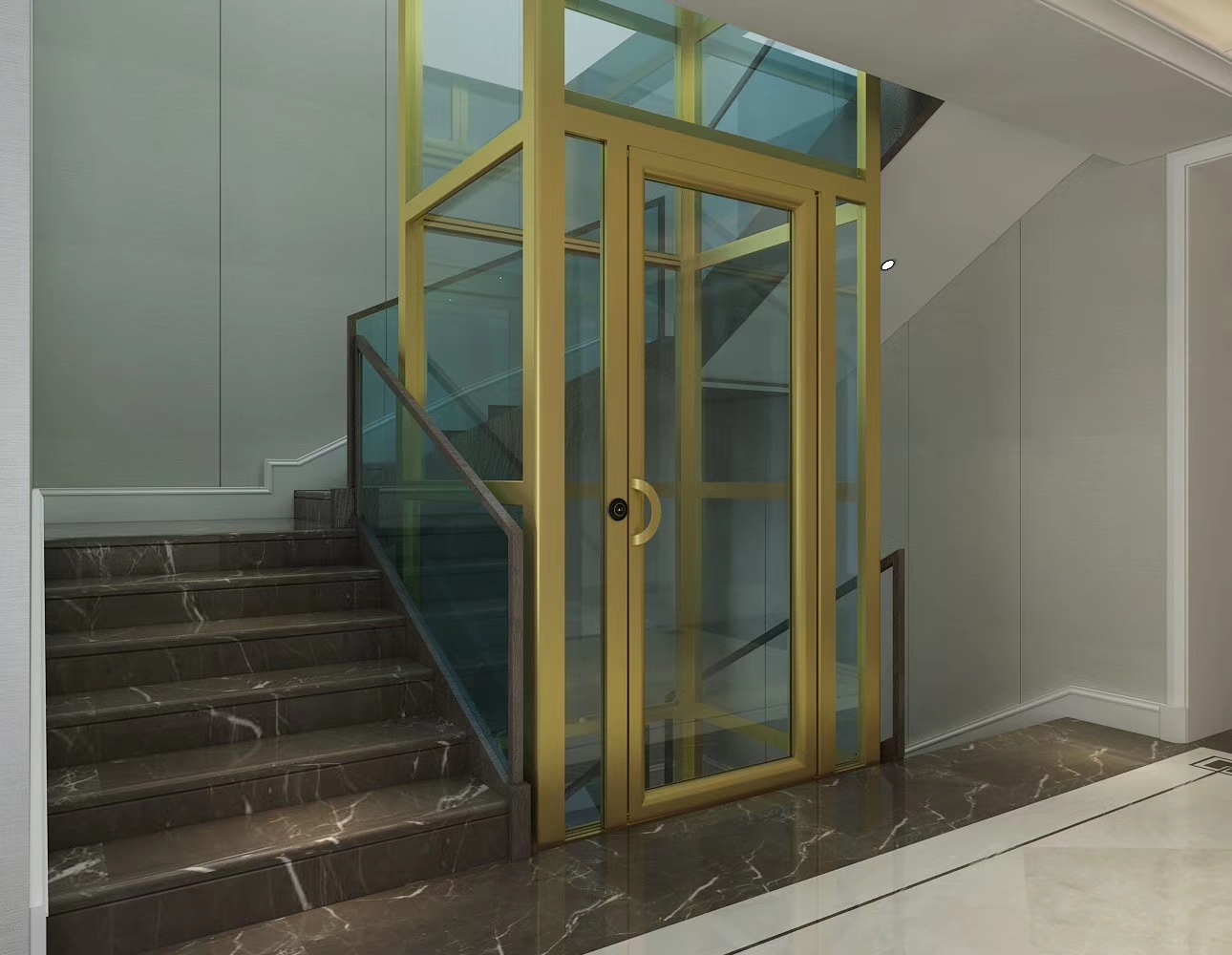

QF系列主要为安装控件较为紧凑，同时对轿厢尺寸又有更大需求的客户设计。

QF系列家用梯的空间利用率可达百分之七十

同时可做封闭式或玻璃式井道，也可以选择自动开门或手动开门，满足灵活的结构布置方案。

产品型号：Q系列

QF 400/ QF320，QZ400，QL400，QH320/QH400

驱动方式：强驱式

井道材质：铝合金框架/组合式钢结构框架

外观颜色：白色/黑色/香槟金/玫瑰金/银色

最大载重：400KG

最大层站：5层/5站/5门

最高速度：0.3m/s

最低顶层：2900mm

最小基坑​：160mm

最大设备：1600X1600mm

最小设备：1300X1200mm

最大轿厢：1100x1300mm

最小轿厢：850x900mm

开门方式：自动中分，自动旁开

开门宽度：700/750/800/850/900

开门高度：1900/2000/2100

动力电源：220V/380V

使用寿命：25年+

保养期限：每年不低于4次


别墅电梯系列

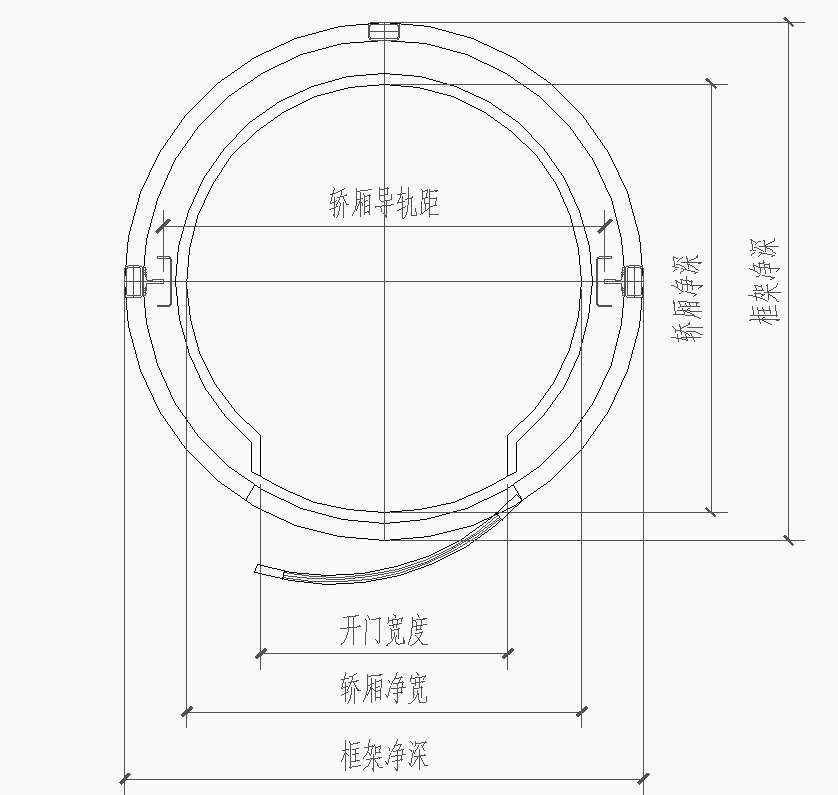

     QZ尺寸规格参考表

 额定载重

外径尺寸

预留尺寸

 轿厢尺寸

开门方式

开门尺寸顶层高度

基坑深度

320KG

直径1360

1400

直径1000

手动外开

700

≥3000160-350
400KG直径15101550

直径1150

650

     QL尺寸规格参考表

 额定载重

外径尺寸

预留尺寸

 轿厢尺寸

开门方式

开门尺寸顶层高度

基坑深度

400KG

1450X1450

1490X1490

1150X1150

手动平开

700

≥320060-350

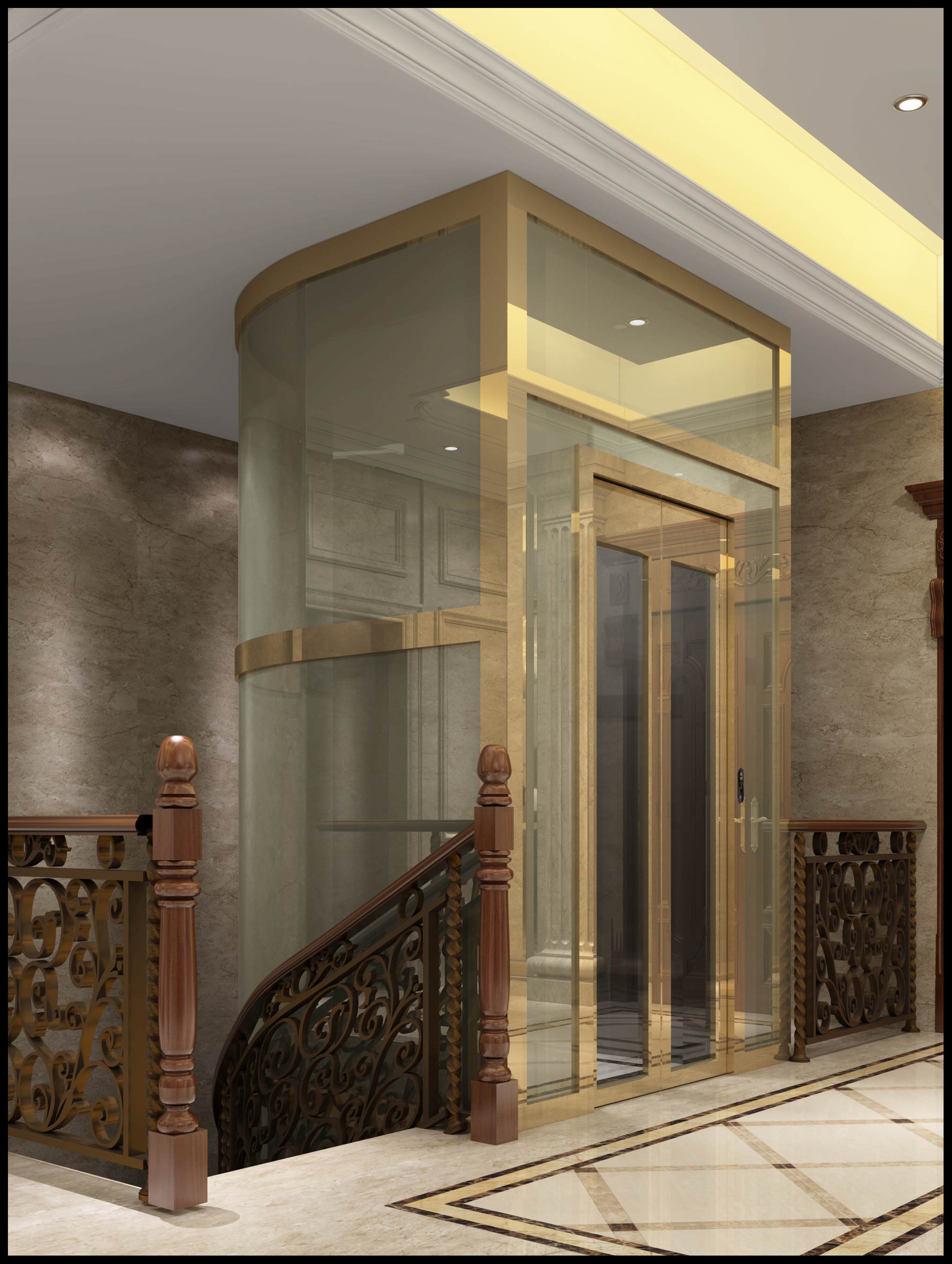

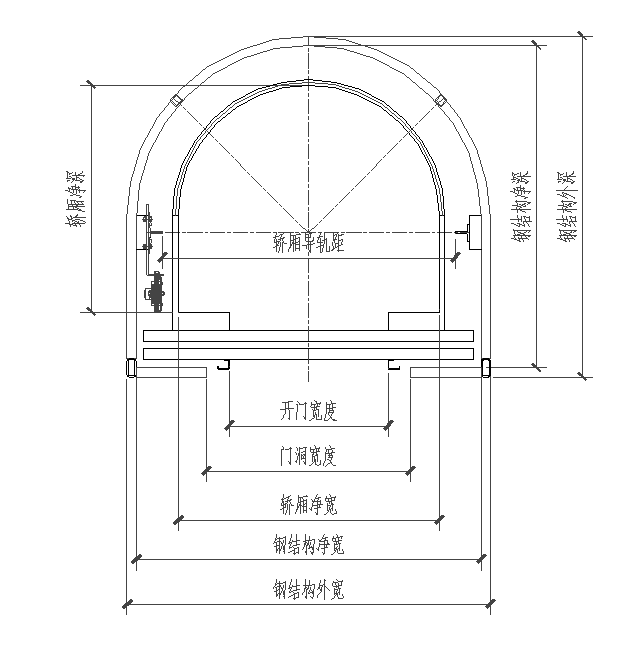

QH系列是针对半圆弧型楼液体的安装空间而设计的全玻璃井道家用电梯，满足高端别墅的个性化需求。

     QF尺寸规格参考表

 额定载重

外径尺寸

预留尺寸

 轿厢尺寸

开门方式

开门尺寸顶层高度

基坑深度

320KG

1400 X 1400

1440 X 1440

1000 X 1150

手动外开

700

≥3000160-350

1300 X1300

1340 X1340

 900 X 1050

750
400KG1600 X16001640 X1640

1200 X 1200

自动中分700
1500 X15001540 X15401100 X 1100650
